等值覆冰监控装置
覆冰监测 自动采集 覆冰算法 耐恶劣环境
输电线路导线覆冰监测装置通过测量绝缘子串总拉力及倾角，计算出拉力的垂直分量，同时结合测量到的环境湿度、湿度、风速、风向及杆塔自身信息计算出导线的覆冰厚度，监测主机将测量及计算结果通过3G/4G/光纤/wifi等方式传送到监测主站，结合专家知识库和各种修正理论模型给出冰情预报，及时给出除冰信息，有效预防冰害事故的发生。
产品介绍
● 覆冰监测：在线实时采集、记录和传输监测点的绝缘子串拉力值、绝缘子串相对倾角值、温度、湿度、风速、风向、气压、雨量、光辐射、图像等数据
● 自动采集：实时自动采集和发送数据
● 智能分析：自动识别并剔除干扰数据功能
● 覆冰算法：覆冰监测模型进行二次计算，得出导线等值覆冰厚度
● 数据存储：>90天
● 低功耗：静态功耗
● 远程控制：支持远程升级、设置、状态自查
● 协议支持：数据安全平台加密接入；支持国网、南网协议
● 续航时间：无日照工作时间：>30天
● 高效能：采用高性能蓄电池；高发电率、高转换率单晶硅太阳能板
● 双路备份：两路通讯模块冷热备份，自动切换，保持数据传输不丢失；电源系统采用1+1热备用模式隔离供电，确保一路供电系统故障时不影响设备正常供电
● 耐恶劣环境：主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积,具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能
-

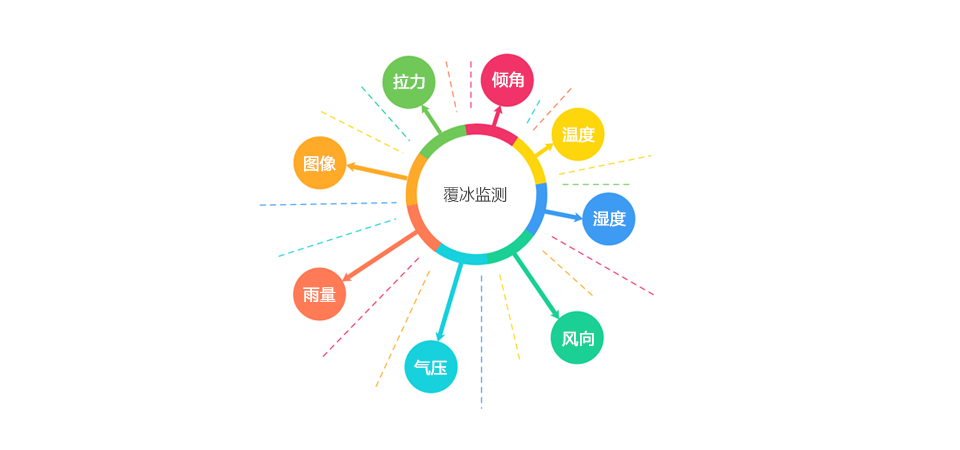

产品特点01覆冰监测
在线实时采集、记录和传输监测点的绝缘子串拉力值、绝缘子串相对倾角值、温度、湿度、风速、风向、气压、雨量、光辐射、图像等数据 -
产品功能02自动采集
实时自动采集和发送数据 -

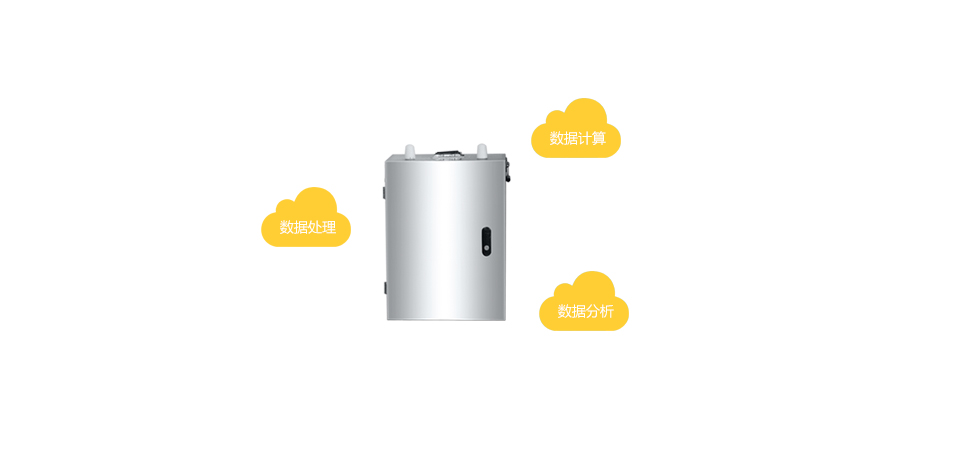

产品功能03覆冰算法
覆冰监测模型进行二次计算，得出导线等值覆冰厚度 -

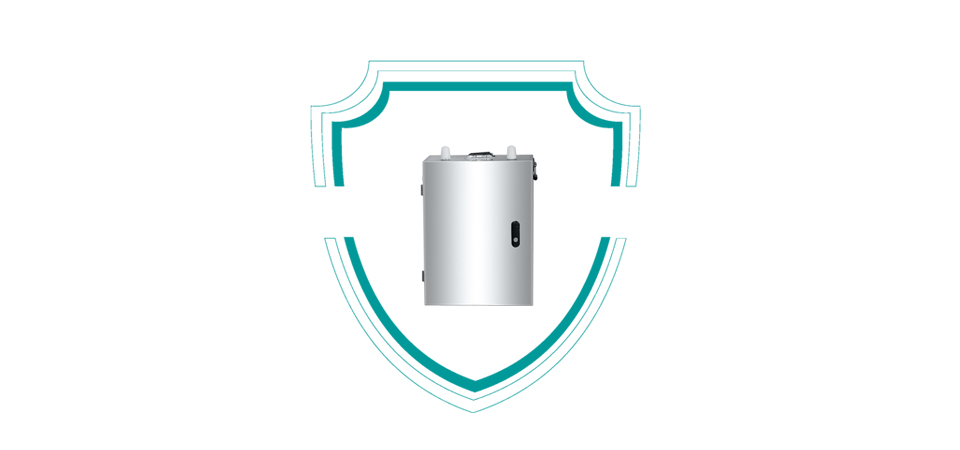

产品功能04耐恶劣环境
主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 摄像机 | 像素数：≥ 200万 |
| 分辨率：≥1920×1080 | |
| 最低照度：≤0.01Lux/f1.2 | |
| 变焦率：≥光学18倍 | |
| 云台 | 预置位数量：≥128个 |
| 水平旋转角度：0°～ 360° | |
| 俯仰角度：0°～ +90° | |
| 拉力传感器 | 测量范围：40KN～1000KN |
| 破坏载荷：48KN～1200KN | |
| 准确度：±0.2% FS | |
| 倾角传感器 | 测量范围：±60° |
| 准确度：±0.1 | |
| 风速 | 测量原理：超声波 |
| 测量范围：0～60米/秒 | |
| 分辨力：0.1m/s | |
| "测量精度：±0.2米/秒（当风速在0～5米/秒）范围内）" | |
| 风向 | 测量范围：0～360°全方位，无盲区 |
| 分辨力：3°度 | |
| 精确度：±5°度 | |
| 风向起动风速：<0.5m/s（仅风向标） | |
| 温度 | 测量原理：二极管结电压测温度 |
| 测量范围：-40～+50℃ | |
| 分辨力：0.1℃ | |
| 测量精度：±0.5℃ | |
| 湿度 | 测量原理：电容式 |
| 测量范围：0～100%RH | |
| 分辨力：1%RH | |
| 测量精度：±0.4%RH（湿度<80%RH时）±8%RH（湿度≥80%RH时） | |
| 通信方式 | 2G/3G/4G/OPGW/WIFI |
| 加密芯片 | 支持南瑞信通/普华 |
| 供电系统 | 太阳能电池板+高性能蓄电池 |
| 安全平台 | 支持数据接入安全平台 |
| 后台接入 | 输变电状态监测中心 |
| 通讯规约 | 1738/I1/南网规约 |
| 环境温度 | -40℃～+45℃ |
| 工作温度 | -40℃～+85℃ |
| 相对湿度 | 5%RH～100%RH |
| 大气压力 | 550hPa～1060hPa |
| 工作电压 | DC12V |
| 防护等级 | 外壳防护等级IP66 |

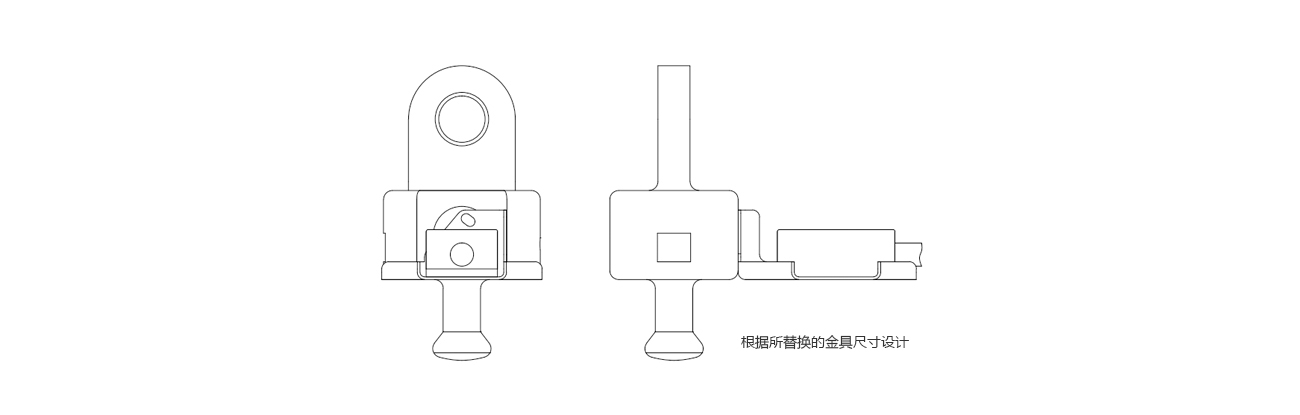

产品平面图
