防外破监测装置

输电线路防外破监测装置是在输电线路视频图像监测装置技术上利用视频图像智能分析技术或报警传感器技术对输电线路本和线路通道土建施工、机械施工、树木超高、异物漂浮等外力破坏风险进行自动检测及智能预警，保障线路安全运行。

产品介绍

● 智能报警：当导线上悬挂风筝、塑料等异物时，系统自动报警提示；当线路保护区内有大型机械闯入时，系统自动监测并报警提示；走廊下树木生长超高时系统自动提示

● 误报率小：误报率<5%

● 全天候：全天对危险作业目标进行算法分析和智能判断，及时报警

● 低功耗：静态功耗<DC12V/40mA，整体功耗<DC12V/350mA

● 远程控制：支持远程升级、设置、视频调阅、状态自查

● 协议支持：支持视频/数据安全平台加密接入，支持B接口，RTSP协议；支持国网、南网协议

● 续航时间：无日照工作时间：>30天

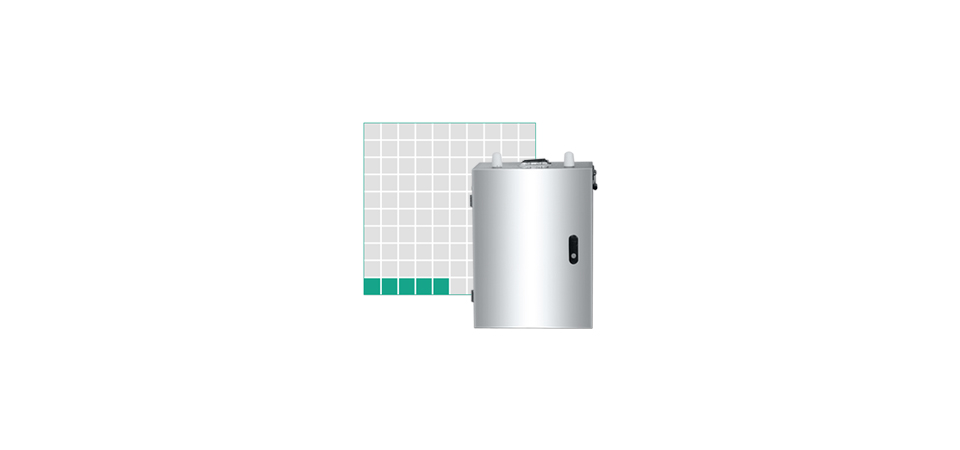

● 高效能：采用高性能蓄电池；高发电率、高转换率单晶硅太阳能板

● 双路备份：两路通讯模块冷热备份，自动切换，保持数据传输不丢失；电源系统采用1+1热备用模式隔离供电，确保一路供电系统故障时不影响设备正常供电

● 耐恶劣环境：主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积

产品特点01

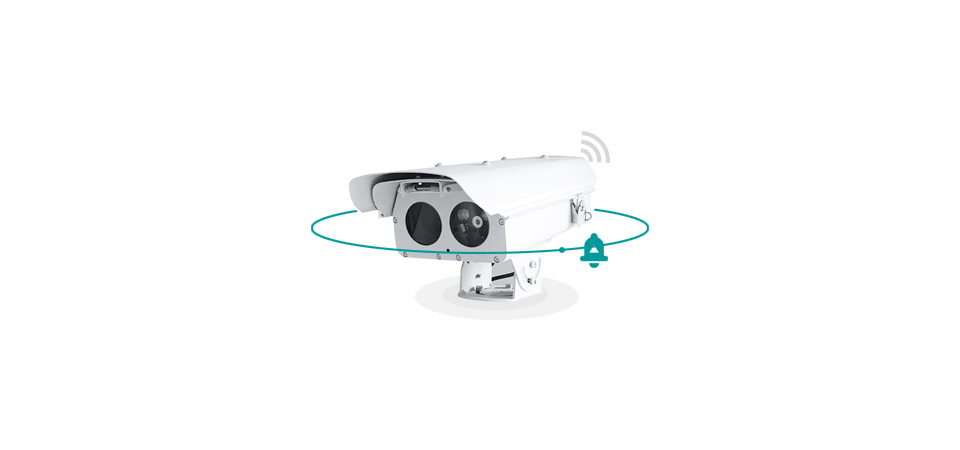

智能报警
当导线上悬挂风筝、塑料等异物时，系统自动报警提示；当线路保护区内有大型机械闯入时，系统自动监测并报警提示；走廊下树木生长超高时系统自动提示
产品功能02

误报率小
误报率<5%
产品功能03

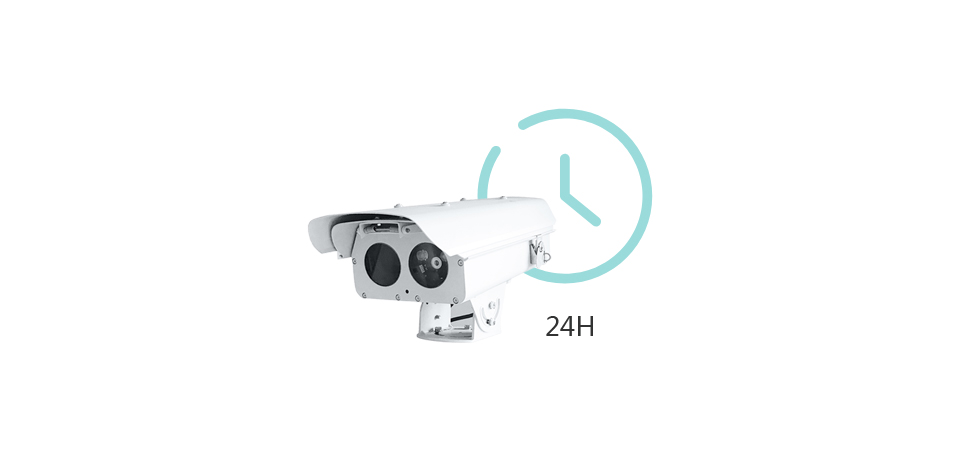

全天候
全天对危险作业目标进行算法分析和智能判断，及时报警
产品功能04

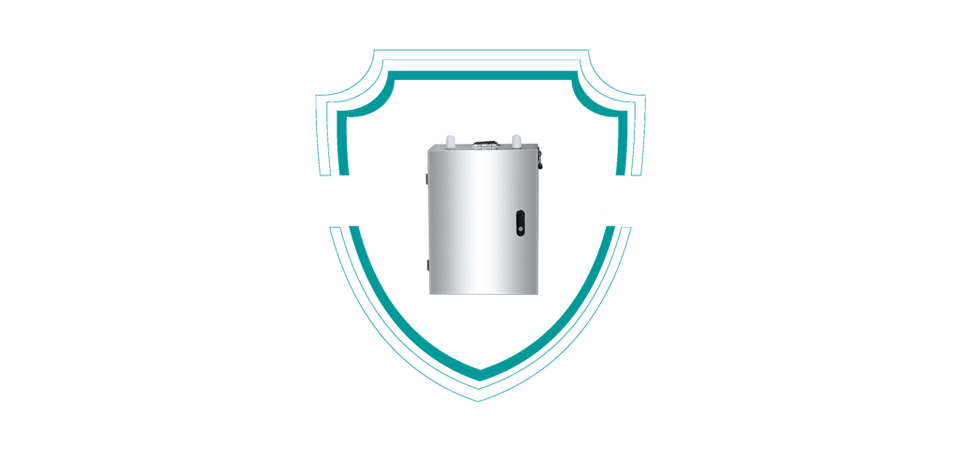

耐恶劣环境
主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积

技术规格

防外破监测装置
名称	技术指标
技术规格
摄像机	像素数：≥ 200万
	分辨率：≥1920×1080
	最低照度：≤0.01Lux/f1.2
	变焦率：≥光学18倍
激光传感器	515 ～ 532nm
视频识别	越界入侵识别、区域入侵识别、智能图像增强、智能录像
实时视频	可远程查看实时视频，支持B接口，RTSP，onvif等协议
实时功能	支持定时拍照，定时录像，定时视频传输
报警功能	现场语音报警，报警图片上传
喇叭功率	<40W
通信方式	2G/3G/4G/OPGW/WIFI
加密芯片	支持南瑞信通/普华
安全平台	视频安全接入平台/数据安全接入平台
后台接入	输变电状态监测中心，统一视频平台
通讯规约	1738/I1/B接口/南网规约
防覆冰	支持防覆冰设计
静态电流	<40mA
工作电压	DC12V
供电要求	支持无光照条件30天连续供电
供电系统	太阳能电池板+高性能蓄电池
防护等级	外壳防护等级IP66
环境温度	-40℃～+45℃
工作温度	-40℃～+85℃（扩展工业级）
相对湿度	5%RH～100%RH
大气压力	550hPa～1060hPa

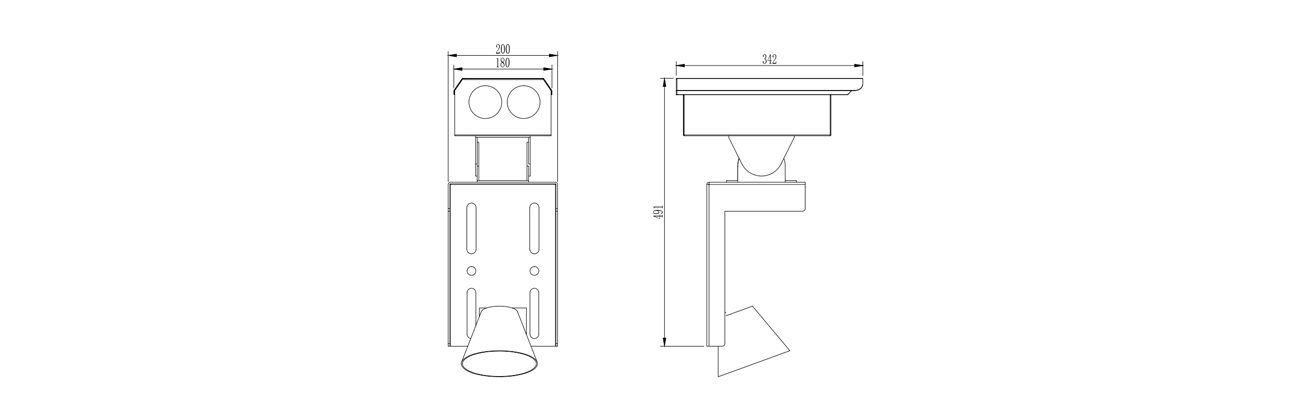

产品平面图
