微图像监控装置
多功能 全方位监控 超低功耗 协议支持
输电线路图像在线监测装置可对输电线路本体和线路走廊环境进行远程图像巡视，装置通过3G/4G等传有线或无线通讯方式将图像传输到CMA或输变电状态监测系统，系统可远程进行主动拍照、定时拍照以及拍照时间、图片分辨率等参数设置。
产品介绍
● 多功能：支持图像、短视频、微信推送功能
● 全方位监控：360°全方位监控，支持远程云台控制，多预置点拍照
● 体积小：原有图像监控装置体积的1/10
● 重量轻：整机重量≤5公斤
● 一体化设计：安装简单方便快捷
● 超低功耗：满足无日照30日工作时长

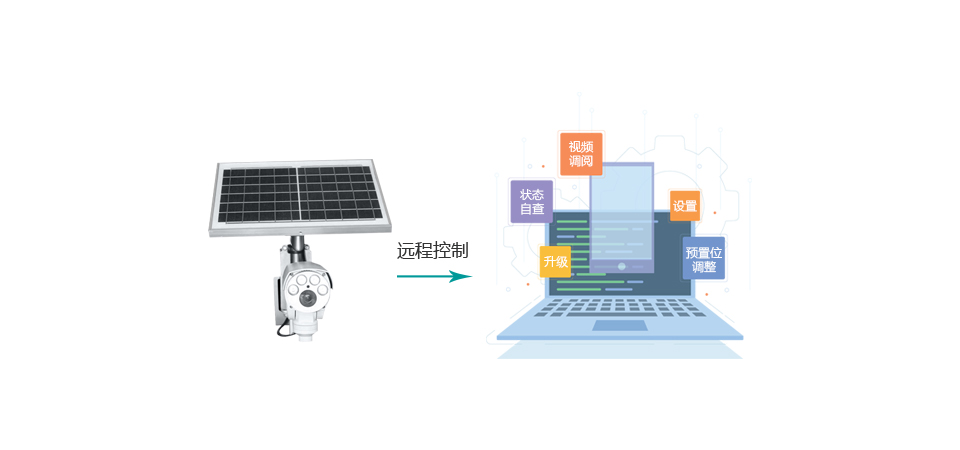

● 可远程调控：支持远程升级、调控、设置、状态查询
● 结构科学：铝护罩---杜绝铁件的锈蚀、塑件的老化；不锈钢结构件万向设计
● 协议支持：支持国网、南网协议；支持安全加密平台接入
● 性价比高：兼有传统图像监控产品的功能，投入仅为<1/3
-

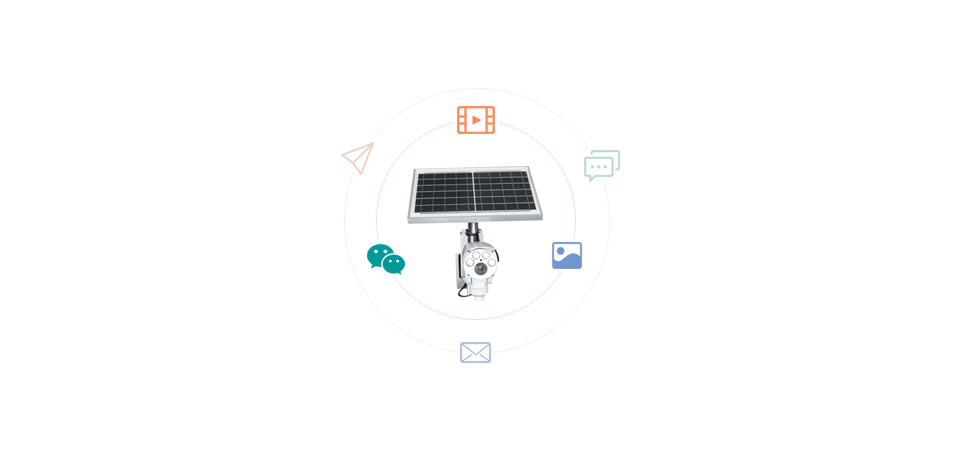

产品特点01多功能
支持图像、短视频、微信推送功能 -
产品功能02全方位监控
360°全方位监控，支持远程云台控制，多预置点拍照 -

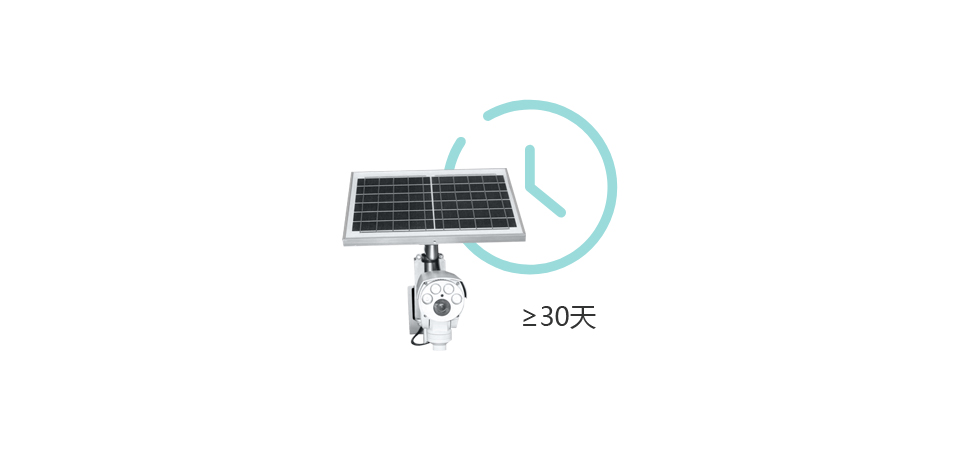

产品功能03超低功耗
满足无日照30日工作时长 -

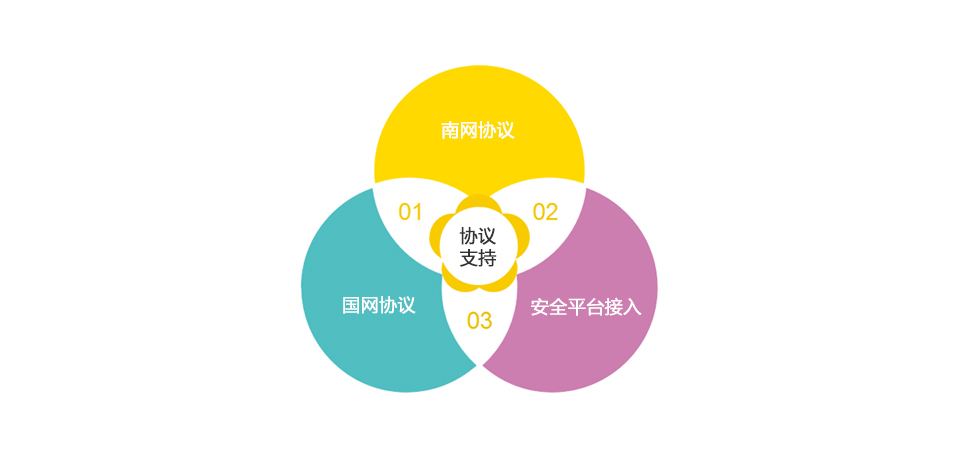

产品功能04协议支持
支持国网、南网协议；支持安全加密平台接入
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 摄像机 | 像素数：200W ,500W,800W可选 |
| 云台：水平0°-360°；垂直-5° -90° | |
| 最低照度：≤0.01Lux/f1.2 | |
| 定焦率（可选）：4mm，6mm，8mm，12mm | |
| 远程控制 | 通过主站远程升级以及远程控制 |
| 定时功能 | 支持定时拍照，手动拍照，短视频 |
| 通信方式 | 三网通 2G/3G/4G ，有线 |
| 加密芯片 | 支持南瑞信通/普华 |
| 安全平台 | 支持数据接入安全平台 |
| 后台接入 | 输变电状态监测中心 |
| 通讯规约 | 1738/I1/南网规约 |
| 静态电流 | <30mA |
| 电池 | 12V/25AH |
| 供电要求 | 支持无光照条件30天连续供电 |
| 供电系统 | 太阳能电池板（20W）+高性能蓄电池 |
| 防护等级 | 外壳防护等级IP65 |
| 环境温度 | -40℃～+45℃ |
| 工作温度 | -40℃～+85℃（扩展工业级） |
| 相对湿度 | 5%RH～100%RH |
| 大气压力 | 550hPa～1060hPa |

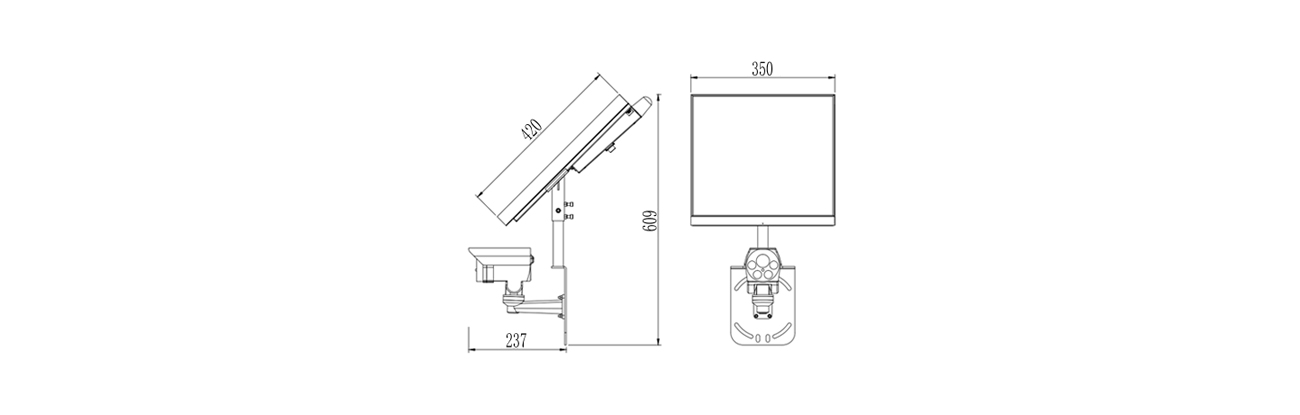

产品平面图
产品文档
