杆塔倾斜监测装置
杆塔监测 自动采集 耐恶劣环境
输电线路杆塔倾斜监测装置通过双轴倾角传感器监测杆塔倾斜度，通过采集到的倾角数据，计算出杆塔的倾斜度、顺线倾斜度、横向倾斜度等，监测主机将测量及计算结果通过3G/4G/光纤/wifi等方式传送到监测主站，结合专家知识库和各种理论模型给杆塔倾斜情况，实现对塔基松动、地质变化引起的塔基倾斜以及由于导线不均匀覆冰、脱冰等引起的塔头倾斜进行远程监测，为倒塔、折塔等重大事故的发生提供预警。
产品介绍
● 杆塔监测：在线实时采集、记录和传输监测点的杆塔倾角数据
● 自动采集：实时自动采集和发送杆塔倾斜数据
● 智能分析：自动识别并剔除干扰数据
● 数据存储：>30天杆塔倾斜数据
● 低功耗：静态功耗
● 远程控制：支持远程升级、设置、状态自查
● 协议支持：数据安全平台加密接入；支持国网、南网协议
● 续航时间：无日照工作时间≥30天
● 高效能：采用高性能蓄电池；高发电率、高转换率单晶硅太阳能板
● 双路备份：两路通讯模块冷热备份，自动切换，保持数据传输不丢失；电源系统采用1+1热备用模式隔离供电，确保一路供电系统故障时不影响设备正常供电
● 耐恶劣环境：主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
-
产品特点01杆塔监测
在线实时采集、记录和传输监测点的杆塔倾角数据 -
产品功能02自动采集
实时自动采集和发送杆塔倾斜数据 -
产品功能03耐恶劣环境
主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 监测范围 | 杆塔倾斜角测量范围：双轴±10° |
| 测量误差 | 杆塔倾斜角测量准确度误差：≤ ±0.1° |
| 通信方式 | 2G/3G/4G/OPGW/WIFI |
| 加密芯片 | 支持南瑞信通/普华 |
| 安全平台 | 数据安全接入平台 |
| 后台接入 | 输变电状态监测中心 |
| 通讯规约 | 1738/I1/南网规约 |
| 工作电压 | DC12V |
| 供电系统 | 太阳能电池板+高性能蓄电池 |
| 环境温度 | -40℃～+45℃ |
| 工作温度 | -40℃～+85℃（扩展工业级） |
| 相对湿度 | 5%RH～100%RH |
| 大气压力 | 550hPa～1060hPa |
| 防护等级 | 外壳防护等级IP66 |

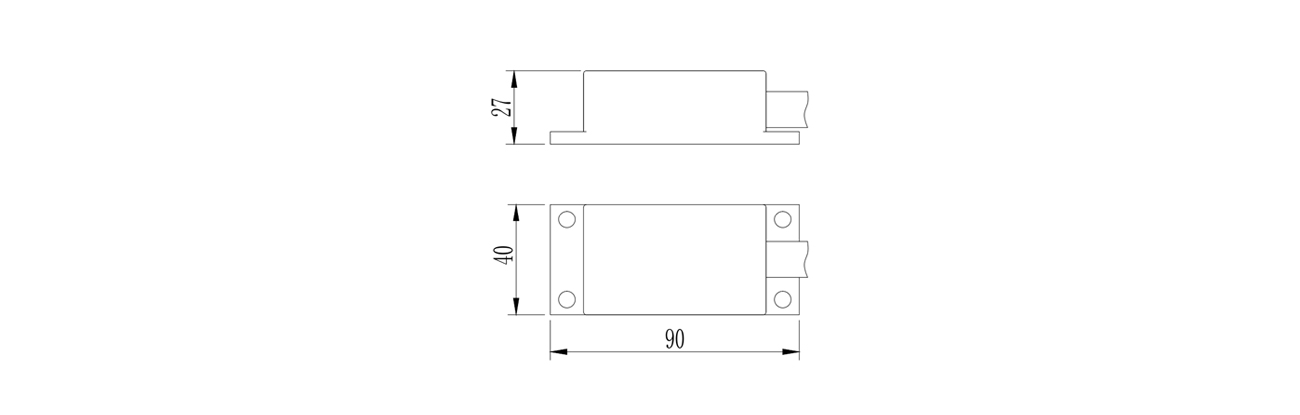

产品平面图
