配网综合在线监测装置
多传感器监测 智能图像融合 低功耗设计
图像传感器、温湿度传感器、雷达传感器、主控系统、供电系统、通讯系统、金具等组成。
产品介绍
● 高集成：集覆冰监测、导线振动/舞动、图像监控功能于一体
● 高智能：采用先进的雷达、图像识别技术对配网线路覆冰进行检测，通过对雷达采集数据和图像识别数据进行数据建模、计算、校正、互为修正，实现覆冰监测数据精准、防误；采用先进图像融合、图像识别技术，实现走廊全景可视化、通道防外破、覆冰预警、APP推送等功能，达到从“事后处理”模式转到“事前预警”模式的目的
● 高精度：精确度达到1mm
● 低功耗：超低功耗设计
● 高分辨率：图像融合技术，图像分辨率大于1200W像素
● 直观：结合图像监控系统拍摄回来的图片，现场状况直见
● 小巧：重量不大于3KG
● 安装简单：便携式免登杆拆装
● 供电电源：感应取电
● 经济：前端造价较输电覆冰监测装置大幅下降
-

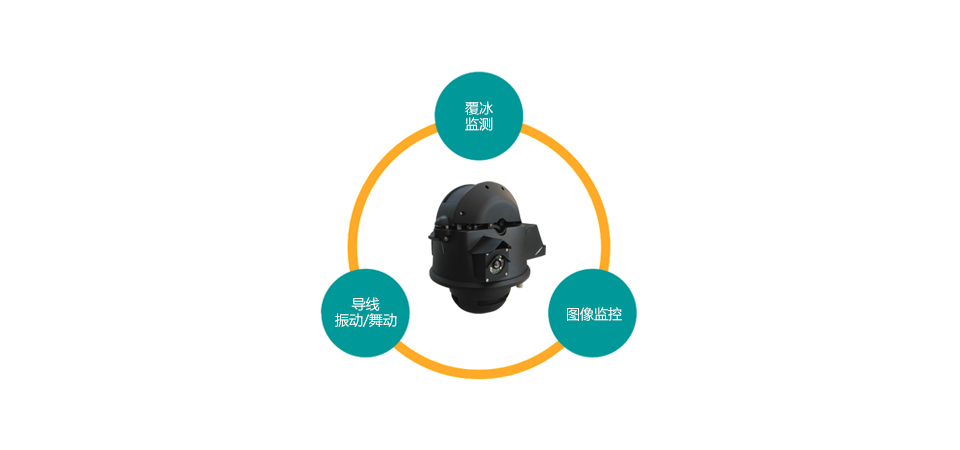

产品特点01高集成
集覆冰监测、导线振动/舞动、图像监控功能于一体 -

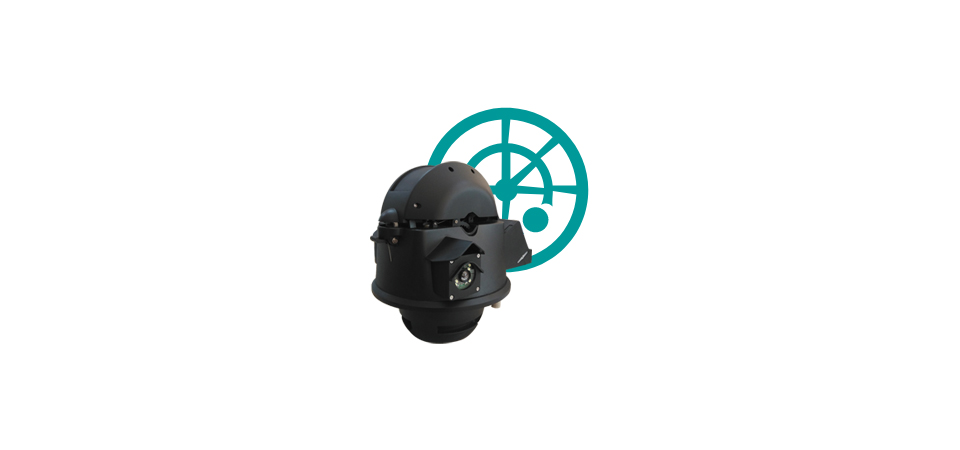

产品功能02高智能
采用先进的雷达、图像识别技术对配网线路覆冰进行检测 -

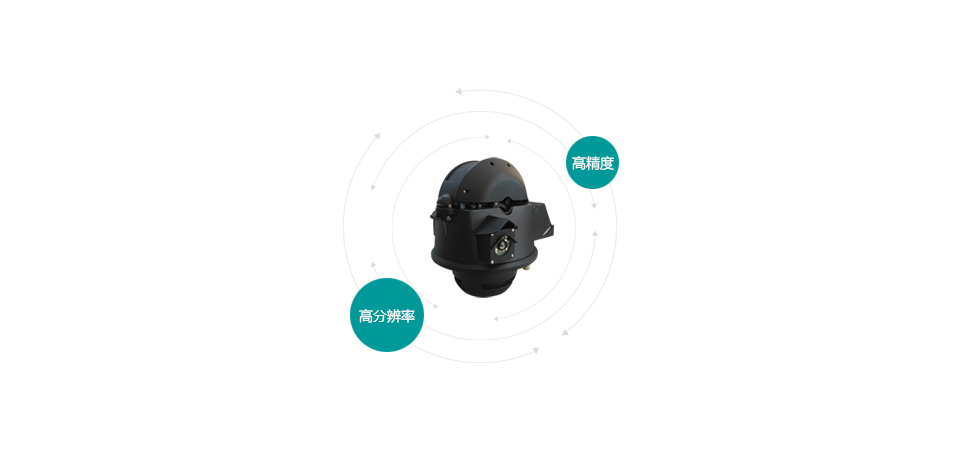

产品功能03高精度、高分辨率
精确度达到1mm，图像分辨率大于1200W像素 -

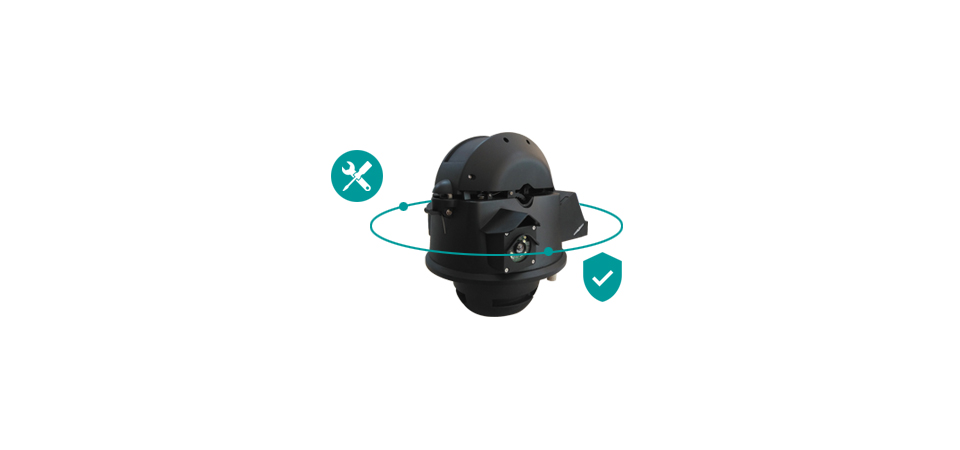

产品功能04安装简单、供电便捷
便携式免登杆拆装，感应取电
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 工作环境参数 | 环境温度： -40 ℃～+45 ℃ |
| 工作温度： -40 ℃～+85 ℃ | |
| 相对湿度： 5%RH～100%RH | |
| 大气压力： 550hPa～1060hPa | |
| 雷达传感器参数 | 测量精度：lt;1mm |
| 角度：15° | |
| 图像参数 | 图片清晰度：1200万 |
| 摄像机数量：3个 | |
| 支持图像融合算法 | |
| 温度 | 精度要求：0.5° |
| 分辨率0.1° | |
| 湿度 | 精度要求：4% |
| 分辨率1% | |
| 供电系统 | 导线取电 |
| 通信方式 | 2G/2.5G/3G/4G |
| 通讯协议 | 线路在线监测装置通讯规约（含加密） |
| 防护等级 | 外壳防护等级IP66 |

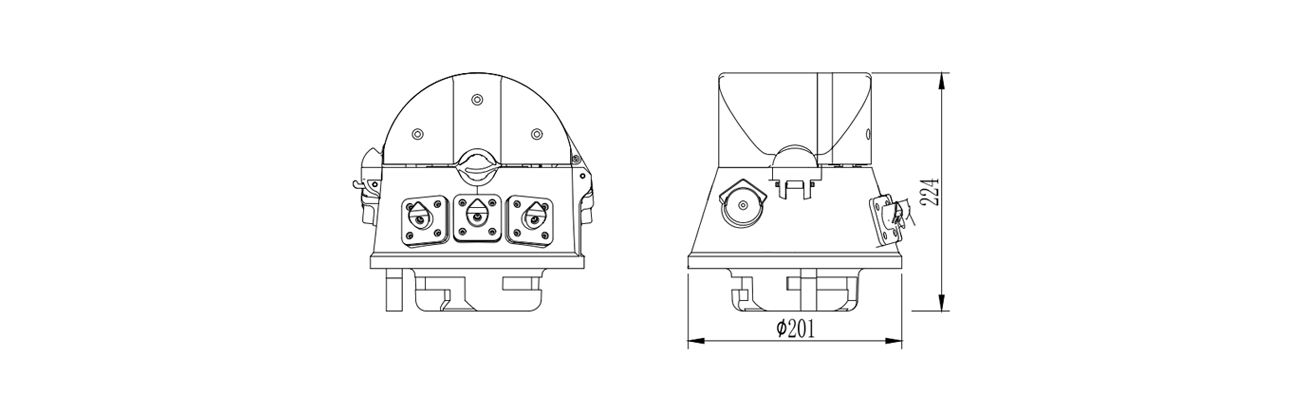

产品平面图
