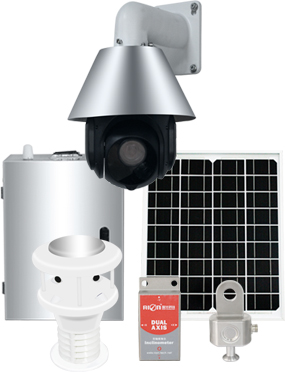

等值覆冰监控系统
输电线路导线覆冰监测装置通过测量绝缘子串总拉力及倾角，计算出拉力的垂直分量，同时结合测量到的环境湿度、湿度、风速、风向及杆塔自身信息计算出导线的覆冰厚度，监测主机将测量及计算结果通过3G/4G/光纤/wifi等方式传送到监测主站，结合专家知识库和各种修正理论模型给出冰情预报，及时给出除冰信息，有效预防冰害事故的发生。 装置适用于重冰区部分区段线路和迎风山坡、垭口、风道、大水面附近等易覆冰特殊地理环境区，还可安装在与冬季主导风向夹角大于45°的线路易覆冰舞动区。
● 支持覆冰监测模型进行二次计算，得出导线等值覆冰厚度；
● 采用太阳能+高性能电池供电，配置150AH电池，支持无光照条件下连续使用30天；
● 低功耗设计，整机峰值功率≤9W，静态功耗≤1.8W；
● 装置防护等级IP65，装置外壳及安装附件采用304不锈钢，主机箱采用双层保温设计；
● 装置运行温度范围：-40℃～ ＋70℃，电磁兼容满足 Q/GDW 1560.2 要求；
-
产品特点01安全加密
内置安全加密芯片，可选南瑞信通、中电普华芯片，通过安全接入平台测试 -
产品功能02标准化协议
通讯协议符合Q/GDW 1242-2015《输电线路状态监测装置通用技术规范》I1标准，通过输变电状态监测系统测试 -

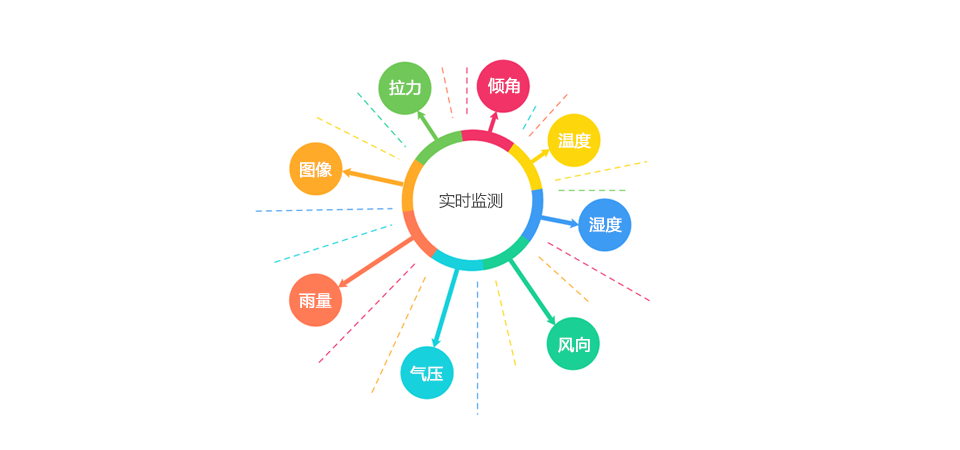

产品功能03实时监测
在线实时采集、记录和传输监测点的绝缘子串拉力值、绝缘子串相对倾角值、温度、湿度、风速、风向、气压、雨量、光辐射、图像等数据实现覆冰监测 -
产品功能04数据分析
具备数据合理性检查分析功能，对采集数据进行预处理，自动识别并剔除干扰数据

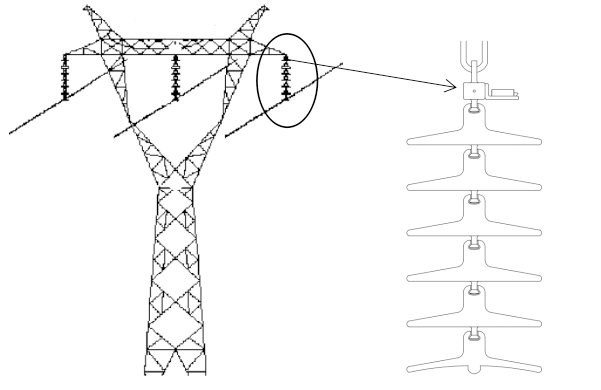

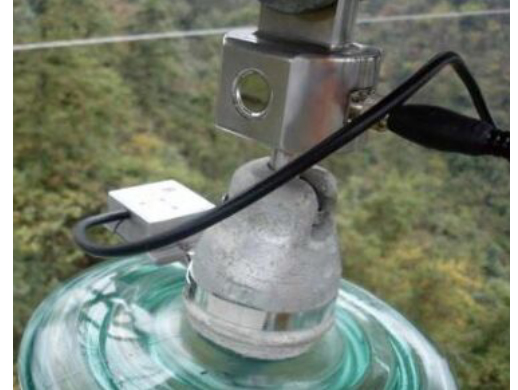

等值覆冰监测传感器由拉力传感器及倾角传感器组成，安装时在塔下先将倾角传感器用支架安装在拉力传感器上，在需要监测的导线上的绝缘子串的最前端连接好传感器，然后传感器与塔固定。安装位置如图1所示，安装效果如图2所示。
安装注意事项:
● 安装现场所有人员应严格按照《国家电网公司电力安全工作规程》进行操作。
● 安装工作应在良好天气下进行。如遇雷电（听见雷声、看见闪电）、雪雹、雨雾不得进行此相作业。风力大于5级时，一般不宜进行本项作业。
● 安装前，应核对该测点产品类型及其相应个监测单元是否齐全，确保准确无误。
● 所有待安装的部件应轻拿轻放，以免损坏。
● 安装工作结束后，要认真清理现场，以免工具材料遗留与丢失，影响设备正常运行。
● 除传感器外各部件安装位置不得高于架空地线，以免影响线路运行安全。
● 所有线缆每隔1米用线卡固定在杆塔角钢上。每两个固定线卡中间用铝包带再次进行紧固。确保线缆在杆塔上的绝对安全可靠。
