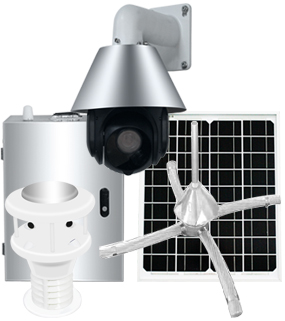

模拟导线覆冰在线监测装置
覆冰监测 自动采集 智能分析
本方案是采用称重法监测导线的覆冰厚度，监测的是塔上模拟导线覆冰状，成熟的方案（传感器、算法模型、网内建设经验）在保证监测覆冰厚度精确的同时可实现不停电安装。适用于冰情重灾区监控的快速建设，可以大批量投用，减少覆冰监测的投入成本，加快区域覆冰监测建设的进度。
产品介绍
● 覆冰监测：在线实时采集、记录和传输监测点的模拟导线拉力值、温度、湿度、风速、风向、图像等数据
● 自动采集：实时自动采集和发送数据
● 智能分析：自动识别并剔除干扰数据功能
● 覆冰算法：覆冰监测模型进行二次计算，得出导线等值覆冰厚度
● 数据存储：>90天
● 低功耗：静态功耗
● 远程控制：支持远程升级、设置、状态自查
● 协议支持：数据安全平台加密接入；支持国网、南网协议
● 续航时间：无日照工作时间：>30天
● 高效能：采用高性能蓄电池、高发电率高转换率单晶硅太阳能板
● 耐恶劣环境：主机箱采用双层保温设计，在外部连续-40℃的气候下，40小时箱内温度为-10℃。高温65℃条件下，10小时与环境温度平衡，温度不累积
-
产品特点01覆冰监测
在线实时采集、记录和传输监测点的绝缘子串拉力值、绝缘子串相对倾角值、温度、湿度、风速、风向、气压、雨量、光辐射、图像等数据 -
产品功能02自动采集
实时自动采集和发送数据 -
产品功能03智能分析
自动识别并剔除干扰数据功能 -
产品功能04覆冰算法
覆冰监测模型进行二次计算，得出导线等值覆冰厚度
技术规格
| 名称 | 技术指标 |
|---|---|
| 系统参数 | |
| 拉力传感器 | 测量范围：0-1000N |
| 回零误差（Z￠）：±0.1%FS | |
| 示值误差（d￠）：±0.2%FS | |
| 重复性（R￠）：±0.2%FS | |
| 滞后（H￠）：±0.3%FS | |
| 长期稳定性（S￠）：±0.2%FS | |
| 防覆冰：支持防覆冰设计 | |
| 风速 | 测量原理：超声波 |
| 测量范围：0-60米/秒 | |
| 分辨力：0.1m/s | |
| 测量精度：±0.2米/秒（当风速在0~5米/秒范围内） | |
| 风向 | 测量原理：超声波 |
| 测量范围：0~360°全方位，无盲区 | |
| 分辨力：1度 | |
| 精确度：±3度 | |
| 温度 | 测量原理：二级管结电压测温度 |
| 测量范围：-40~﹢123.8℃ | |
| 分辨力：0.1度 | |
| 精确度：±3度 | |
| 湿度 | 测量原理：电容式 |
| 测量范围：0~100%RH | |
| 分辨力：1度 | |
| 测量精度：±0.4%（湿度＜80%时）±8%（湿度＞80%时） | |
| 摄像机 | 像素数：≥200万 |
| 分辨率：≥1920*1080 | |
| 最低照度：≤0.01Lux/f1.2 | |
| 变焦率：≥光学18倍 | |
| 云台 | 预置位数量：≥128个 |
| 水平旋转角度：0°~360° | |
| 俯仰角度：0°~90° | |
| 远程控制 | 通过主站远程升级以及远程控制 |
| 定时功能 | 支持定时拍照，手动拍照，短视频 |
| 通讯方式 | 三网通 2G/3G/4G,有线 |
| 加密芯片 | 支持南瑞信通/普华 |
| 安全平台 | 支持数据接入安全平台 |
| 后台接入 | 输变电状态监测中心 |
| 通讯规约 | 1738/I1/南网规约 |
产品平面图
